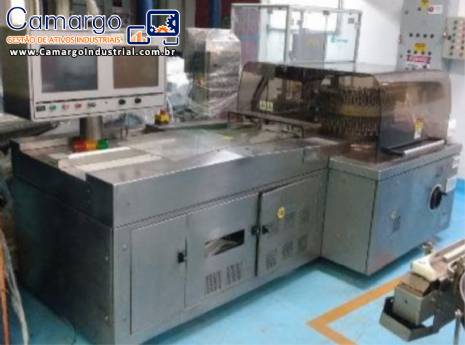

Revisadora de ampolas automática.

Marca fabricante: Eisai (atual Bosch Packaging Technology).

Modelo: AIM 296.

Ano: 2004.

As informações abaixo são estipulações feitas pelo modelo e ano do equipamento:

Princípio de Funcionamento da Época: Sistema SD (Static Division)

Em 2004, a detecção de partículas nesta máquina não utilizava câmeras de vídeo comuns ou inteligência artificial. O sistema baseava-se puramente na tecnologia patenteada de Divisão Estática (SD) da Eisai:

Mecanismo: O frasco ou ampola passava por uma estação de alta rotação (spinning) e parava bruscamente (stop). O líquido continuava girando por inércia.

Detecção: Um feixe de luz focado atravessava o líquido em movimento. Do outro lado, sensores fotoelétricos (fotodiodos) mediam a oscilação da luz gerada pela sombra ou reflexo das partículas em movimento.

Se houvesse variação na corrente elétrica do sensor acima do limite programado, o frasco era classificado como rejeito.

Inspeção Cosmética de Época (Opcional):

Se o modelo de 2003/2004 estivesse configurado para inspecionar também a embalagem (fissuras no fundo, nível de enchimento ou queima da ponta da ampola), ele utilizava:

Câmeras CCD industriais analógicas de baixa resolução para os padrões atuais.

O processamento dessas imagens era feito por placas de circuito dedicadas instaladas em um rack eletrônico interno, e não por softwares baseados em Windows convencionais.

Capacidade e Rendimento Nominal (Padrão 2004):

Velocidade Máxima: Até 24.000 unidades por hora (400 recipientes por minuto).

Nota importante de operação: Essa velocidade máxima só era atingida em ampolas pequenas (1 ml ou 2 ml) com líquidos de baixa viscosidade (como água para injetáveis). Para volumes maiores (como 5 ml a 15 ml) ou soluções densas/oleosas, a velocidade operacional real de fábrica era reduzida significativamente para permitir o tempo correto de rotação e frenagem do líquido.

Diâmetro Máximo: Projetada estruturalmente para carrosséis que comportavam recipientes com diâmetro de até 18 mm a 22 mm (dependendo da configuração das estrelas e guias mecânicas encomendadas na época).

Arquitetura Eletrônica e Interface (IHM):

Controle: Baseado em sistemas operacionais de tempo real embarcados (RTOS) e cartões eletrônicos proprietários da Eisai.

Interface Humano-Máquina (IHM): Monitores industriais primitivos (muitas vezes CRT ou telas de LCD de matriz passiva iniciais) acompanhados por teclados de membrana física para entrada de dados e calibração dos limites de rejeição (valores de limiar/threshold do sensor SD).
